全波精密整流电路
如图(a)所示,其工作原理:
在半波精密整流电路中,当uI>0
时,uO=-KuI(K>0)
,当uI<0
时,uO=0
。若利用反相求和电路将-KuI与uI负半周波形相加,就可实现全波整流。
分析由A2所组成的反相求和运算电路可知,输出电压
当uI>0时,uO1=-2uI,uO=-(-2uI+uI)=uI
;
当uI<0时,uO1=0,uO=-uI
;所以uO=|uI|
故此图也称为绝对值电路。当输入电压为正弦波和三角波时,电路输出波形分别如图所示。
半波精密整流
整流:将交流电转换为直流电,称为整流。
精密整流电路的功能:将微弱的交流电压转换成直流电压。
整流电路的输出保留输入电压的形状,而仅仅改变输入电压的相位。

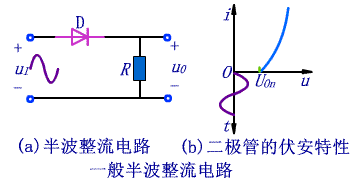

在如图(a)所示的半波整流电路中,由于二极管的伏安特性如图(b)所示,当输入电压uI幅值小于二极管的开启电压Uon时,二极管在信号的整个周期均处于截止状态,输出电压始终为零。即使uI幅值足够大,输出电压也只反映uI大于Uon的那部分电压的大小。因此,该电路不能对微弱信号整流。
半波精密整流电路
如图(a)所示,其工作原理:
★当uI>0
时,必然使集成运放的输出u/O<0
,从而导致二极管D2导通,D1截止,电路实现反相比例运算
★当uI<0
时,必然使集成运放的输出u/O>0
,从而导致二极管D1导通,D2截止,Rf中电流为零,因此输出电压uO=0
。uI和uO的波形如图(b)所示。
★如果设二极管的导通电压为0.7V,集成运放的开环差模放大倍数为50万倍,那么为使二极管D1导通,集成运放的净输入电压
